一、原理概述：

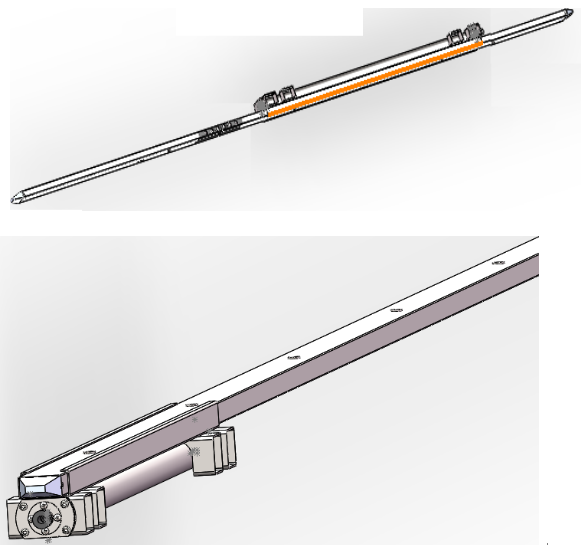

磁栅式闸门开度仪属外置式刚性结构直接测量直线绝对编码器，核心部件是进口线性霍尔传感器和进口超大规模集成电路，它由磁栅源和测量杆两部分构成。磁栅尺长根据客户需要定制，由安装座式安装座固定安装在油缸上，电缆由后部引出；测量杆使用工业级方管定制，前部装有万向关节轴承，利用前安装座与油缸活塞杆前部连接，通过安装在油缸上的导向套管导向，工作时随着油缸的伸缩运动，直线型测量方式:直线型方式使用一根静磁栅尺，一个磁栅源。磁栅源在磁栅尺的长度范围内移动，磁栅直线型位移传感器其无源“磁栅源”是安装在活动的物体上。

二、技术指标：

1、量程：0-12m；        分辨率：1mm；    全程线性度：≤0.01%。

2、输出形式：SSI 串行同步数字信号、RS422信号、4-20mA信号三种选配。

3、磁栅源有温湿度传感器，用我公司产品调试助手可以直接显示。

4、使用环境温度：－40℃～85℃；使用环境条件：户外，IP67；供电电源： DC24V电源。

5、开度仪配套独立的上下极限位和检修位行程开关，行程开关工作位置现场可调，必要时，每行程开关均可提供常开与常闭接点各一个。
