2、系统概述

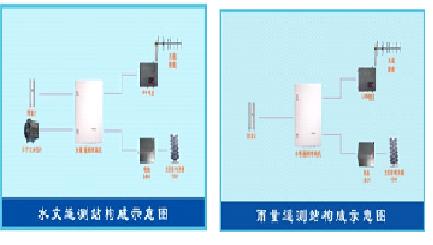

水文遥测站遥测站由水情遥测终端机（包括人工置数及数据现场显示功能）、超短波电台、定向天线、天线避雷器、馈线、水位传感器、雨量传感器、蓄电池以及太阳能电池板等组成。

雨量遥测站本系统中，水文遥测站使用超短波信道进行通信方式。除了通信设备外，遥测站还需配置以下设备：水情遥测终端机（包括人工置数及数据现场显示功能）、水位传感器、雨量传感器、蓄电池以及太阳能电池板等。

中继站中继站由水情遥测终端机（中继机，包括人工置数及数据现场显示功能）、通讯设备（超短波电台、天线、馈线、同轴避雷器）、电源系统（太阳能电池板组、太阳能充电控制器、免维护电池）及水位、雨量传感器等组成。中继站组成如下图

中心站提供如下的数据通信、处理、存贮、数据再现功能：
※.遥测数据接收   ※.遥测数据处理   ※.遥测数据存贮
.※数据维护  .※下发命令   ※.数据统计及查询    .※数据显示

系统功能
. 随时采集、接收系统内各测站监测数据
. 对接收的水文参数进行解码、纠错、检错、分类、存储；并建立历史和实时数据库
. 对越限参数进行告警
. 按所需格式显示、打印水位、雨量及实时水位、雨量累积值

. 显示以地图为背景的降雨值图和显示以地图为背景的实时水位图
. 显示、打印各测站日雨量直方图及日水位过程图

系统工作体制
系统一般采用自报式工作体制，在此体制下，系统的无线遥测站通常处在低功耗状态，由遥测站设备控制，按照设定的时间间隔或在被测参数发生一个规定的增量（降雨1个单位或水位变化1个单位）时，自动向中心站发送实时水文数据，中心站的数据接收设备始终处于工作状态，这种体制省电，反映水文参数的自然过程，可靠性高，不会受外界的同频干扰。

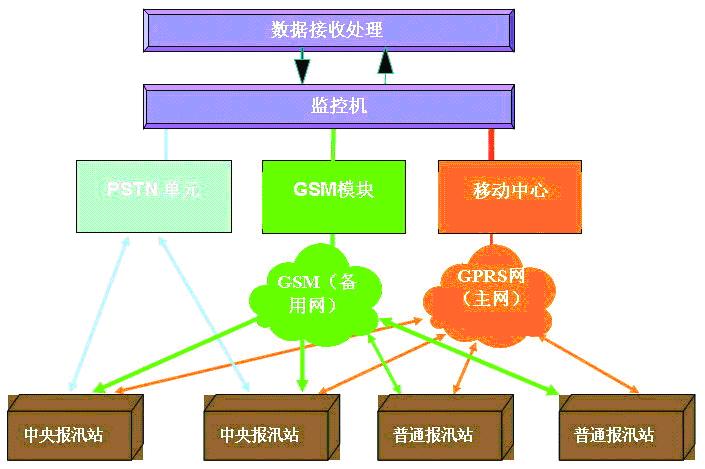

通信制式：无线超短波、短波、GSM、GPRS、卫星、有线
调制方式：FSK（移频键控）
副载频：空号频率1180Hz（“0”码），传号频率980Hz（“1”码）
编　　码：BCH编码（生成多项式E5H）
传输速率：300、600bits/s

传感器   .水位计                             .雨量计                   .超声波流量计
浮 子 式　格雷码/BCD                       翻斗式　脉冲量
压 力 式　电流/电压                          多参数水质仪
气 泡 式　RS232    超声波式　电流/电压
